CS144 TCP Receiver and Sender Check3&4

封面来自 TCP_connection_establishment.svg

---

Overview

这两个 Check 都围绕着 TCP 展开，分别实现 Receiver 和 Sender 的功能。

但是必须要注意到，TCP 的数据包只有一个格式（如下），双方的关系是 Peer-to-Peer 而不是 Client-Server 的关系，这意味着每个 Peer 都在同时扮演着 Sender 和 Receiver 的角色，TCP 是全双工协议。

Header Format

Header Format

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|          Source Port          |       Destination Port        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        Sequence Number                        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Acknowledgment Number                      |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  Data |       |C|E|U|A|P|R|S|F|                               |
| Offset| Rsrvd |W|C|R|C|S|S|Y|I|            Window             |
|       |       |R|E|G|K|H|T|N|N|                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           Checksum            |         Urgent Pointer        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           [Options]                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                                                               :
:                             Data                              :
:                                                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

       Note that one tick mark represents one bit position.

其中 Receiver 接收 TCPSenderMessage，能够发送 TCPReceiverMessage，而 Sender 接收 TCPReceiverMessage，能够发送 TCPSenderMessage。

struct TCPReceiverMessage
{
  std::optional<Wrap32> ackno {};
  uint16_t window_size {};
  bool RST {};
};

struct TCPSenderMessage
{
  Wrap32 seqno { 0 };

  bool SYN {};
  std::string payload {};
  bool FIN {};

  bool RST {};
};

但是如上 Header Format 所示，实际上是每次 Sender 触发 push 时，将其 TCPSenderMessage 与即时从 Receiver 生成的 TCPReceiverMessage，合并为一条 TCPMessage 发送出去的。

以下是将 TCPSenderMessage 与 TCPReceiverMessage 序列化为一条 TCPMessage 的实现

// A TCPMessage (a concept used only in CS144) models the full
// messages sent between TCP endpoints, omitting the multiplexing
// information and checksum.
struct TCPMessage
{
  Ref<TCPSenderMessage> sender {};
  Ref<TCPReceiverMessage> receiver {};
};

// A TCPSegment represents a complete (STD 7 / RFC 9293) TCP segment.
// It includes a TCPMessage plus the UDP-like information included in the TCP header.
struct TCPSegment
{
  TCPMessage message {};
  UserDatagramInfo udinfo {};

  void parse( Parser& parser, uint32_t datagram_layer_pseudo_checksum );
  void serialize( Serializer& serializer ) const;

  void compute_checksum( uint32_t datagram_layer_pseudo_checksum );
};

void TCPSegment::serialize( Serializer& serializer ) const
{
  serializer.integer( udinfo.src_port );
  serializer.integer( udinfo.dst_port );
  serializer.integer( Wrap32Serializable { message.sender->seqno }.raw_value() );
  serializer.integer( Wrap32Serializable { message.receiver->ackno.value_or( Wrap32 { 0 } ) }.raw_value() );
  serializer.integer( uint8_t { ( HEADER_LENGTH >> 2 ) << 4 } ); // data offset
  const bool reset = message.sender->RST or message.receiver->RST;
  const uint8_t flags = ( message.receiver->ackno.has_value() ? 0b0001'0000U : 0 ) | ( reset ? 0b0000'0100U : 0 )
                        | ( message.sender->SYN ? 0b0000'0010U : 0 ) | ( message.sender->FIN ? 0b0000'0001U : 0 );
  serializer.integer( flags );
  serializer.integer( message.receiver->window_size );
  serializer.integer( udinfo.cksum );
  serializer.integer( uint16_t { 0 } ); // urgent pointer
  serializer.buffer( message.sender->payload );
}

Sequence Number

了解到这，我们可以开始看看 seqno 和 ackno 是什么：

• seqno: 表示发送方发送的第一个字节的序号，其中 SYN 和 FIN 都会占用一个字节的序号
• ackno: 表示接收方期望收到的下一个字节的序号（比如发出 ABC 只收到 BC，ackno 依旧应该期望 A）

Check 里面专门讲了如何将 seqno (uint32_t) 和 Absolute Sequence Number (uint64_t) 进行轮转翻译，但是这里不赘述

有了这两个字段，最简单的，我们就可以开始传递信息了：

Sender 发送：seqno = 0, payload = “Hello, World!”

Receiver 回应：ackno = 13

…

Sender 发送：seqno = 114, payload = “FIN, Good bye!”

Receiver 回应：ackno = 128

这里显然缺少 EOF，但是 FIN 相关在 SYN 之后再说。下面是 SYN

注意到，我们一开始双方默认了共识 seqno = 0，所以在开始发送数据之前，没有额外的协商环节。但是考虑到一个端口可能有多个 TCP 连接（四元组 <source_ip, source_port, destination_ip, destination_port> 区分一个连接，source 相同，dest 不同是可以的），如果大家的 ISN（Initial Sequence Number）都一样，那么无法区分不同的连接，所以我们需要在 uint32_t 内随机选择一个 ISN，然后通告给另一侧。这样就在 TCP 连接开始时，要新增一个协商环节，如封面：

SYN

引入 SYN 标志，当 SYN 被置位时，seqno 被设置为 ISN，后续继续递增。（注意是 Sender 向 Receiver 发送 SYN 指定 ISN，而不是反过来）

以上内容还是 C/S 模式

那么进一步考虑全双工，双方 Sender 都要设置自己的 ISN，所以第一次是发起 TCP 的一侧发出 SYN，然后另一侧回复 ACK 的同时，发送另一侧的 Sender 的 SYN，即 SYN + ACK，最后发起 TCP 侧再回复 ACK，这样就完成了三次握手。

剩下的部分就是发送 payload…了吗？

FIN

最起码我们肯定需要一个结束标志，否则 Receiver 会一直等待新的数据包，所以我们可以在发完最后一个字节后，附带一个 FIN 标志：

Sender 发送：seqno = 114, payload = “FIN, Good bye!”, FIN = true

一切都需要 ACK !!! 考虑到 TCP 要求可靠传输，我们还需要考虑丢包重传的情况（没有 ACK 就需要一直传！），所以 Receiver 在接收到 FIN 后也依旧应该回应 ACK：

Receiver 回应：ackno = 129

注意到，FIN 也占用一个字节的序号，所以 Receiver 回应的 ackno = 129 而不是之前的 128

这样还没完，又因为全双工，两侧都要发送自己的 FIN 并得到 ACK 回应才能关闭整个 TCP 连接，所以关闭流程是：

1. 一侧发出 FIN

2. 另一侧回应 ACK

（…等待另一侧也发送完数据包）

3. 另一侧也发出 FIN

4. 一侧回应 ACK，并等待 2MSL。因为 ACK 可能丢包，而此处之后不再有回应，没法确定 ACK 是否被对端接收，所以等待 2MSL（Maximum Segment Lifetime，最大报文段生存时间）。假如在此期间内未收到新的 FIN，则认为对端已经关闭连接，自己也可以关闭连接了，否则重新发送 ACK。

RST

此外，还有 RST 标志，RST 是 Reset 的意思，表示 TCP 连接异常。如果 RST 报文合法，则立刻释放，不再回复。

合法指的是 seqno 完全正确。历史上有过 TCP 被外部攻击者发送 RST 报文干扰正常 TCP 连接的情况，而攻击者不知道双方的 seqno，因此可以以此为依据核验 RST 报文是否合法：

• 完全正确：直接释放连接，不再回复

• 在窗口内：回复 Challenge ACK，要求对端重新发送 RST 报文

• 在窗口外：直接丢弃，不再回复，视为攻击

似乎还有个有趣的 CVE-2016-5696，关于如何利用 Linux 固定的每秒 Challenge ACK 次数上限，去猜测 TCP 连接的 seqno，达到恶意 RST 或者进一步注入数据包的目的。

Window Size

window_size，表示接收方的窗口大小。由于 TCP Receiver 的 Buffer 大小有限，需要限定可接收到的最大数据量，这个可以暂时设置为之前实现的 ByteStream 的 avaliable_capacity()（见下文，还要考虑拥塞窗口），超出窗口范围的部分应该直接丢弃。

Congestion Control

CS144 的 Lab 中没有实现这些

As one example, implementing congestion control (e.g., [8]) is a TCP requirement, but it is a complex topic on its own and not described in detail in this document, as there are many options and possibilities that do not impact basic interoperability. (From RFC 9293)

显然网络容量有限，如果不限制发包，会导致网络拥塞。又因为 TCP，很可能进入正反馈，越是拥塞，越是重试，就越拥塞。所以不能够只按照 rwnd（Receive Window，接收窗口）来设置 window_size，还得参考网络的拥塞情况来限制 window_size，这就是 cwnd（Congestion Window，拥塞窗口）的概念。

cwnd 的大小由 Sender 动态决定，而 Sender 手上的信息有限，思路大致有观测特征和主/被动和网络交换信息。为了让 Breaking Change 最小，首选当然是观测特征，包括 RTT 往返时间、丢包记录、数据包重传，实际上可以拿到的信息并不多，更何况网络容量是动态变化的。

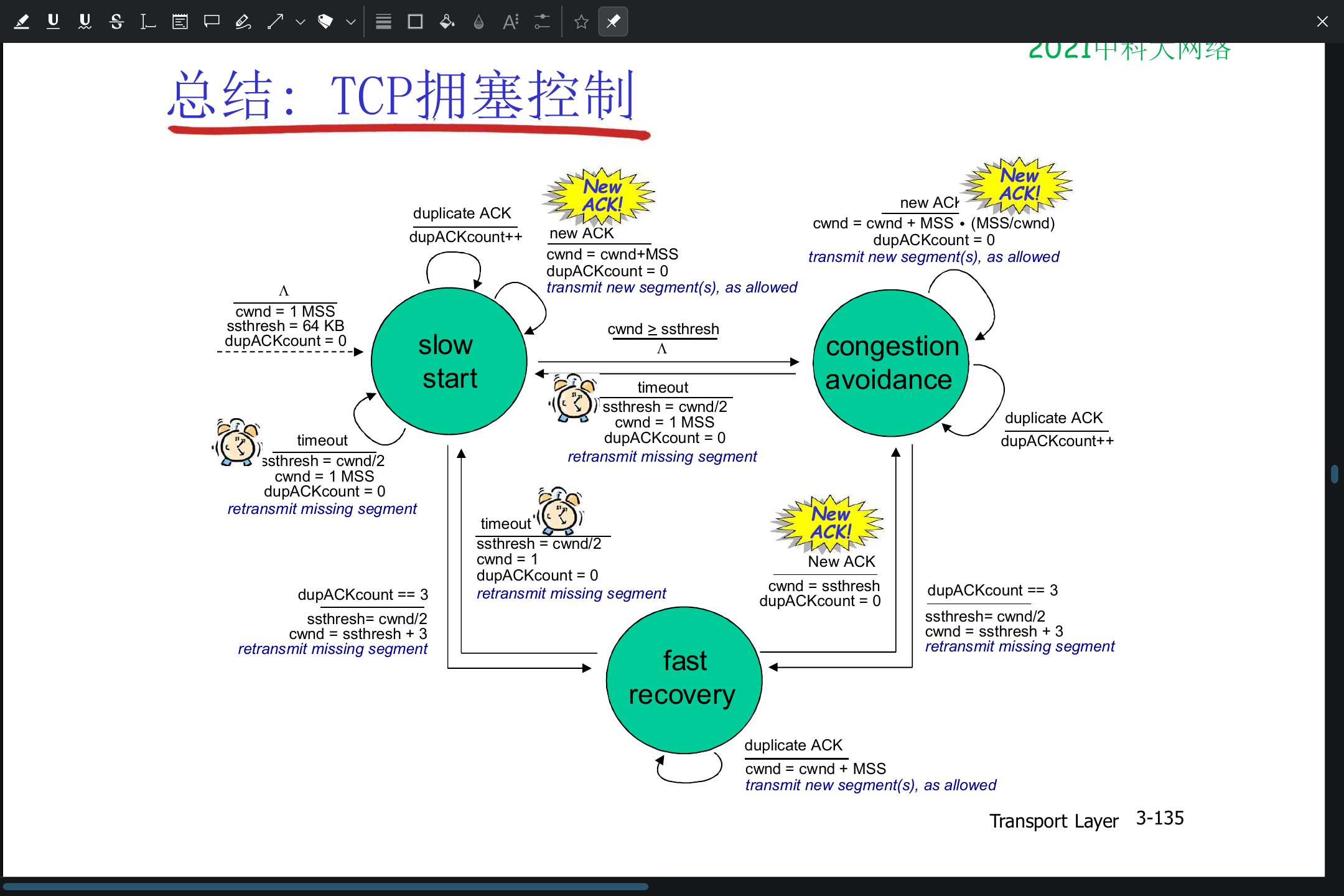

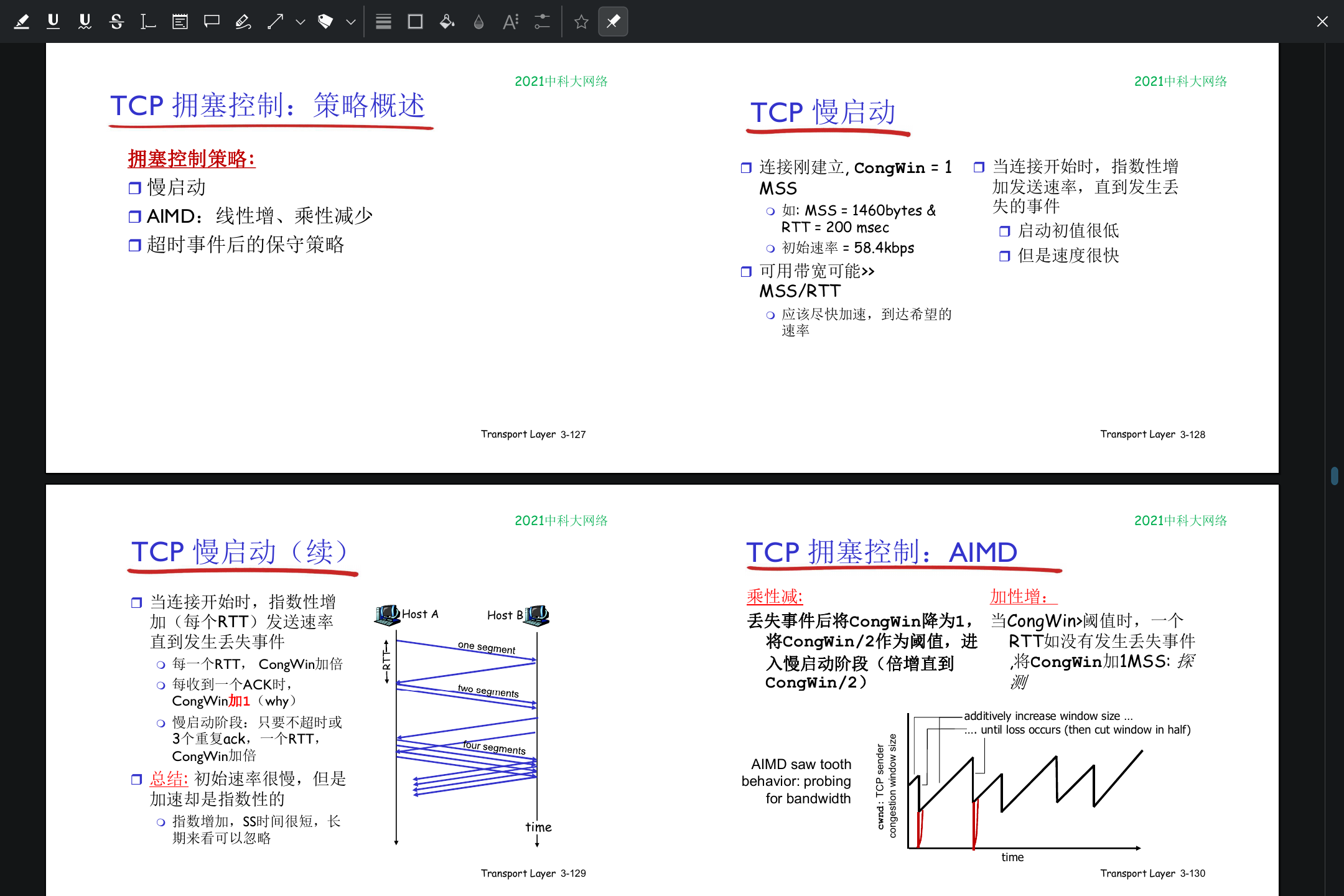

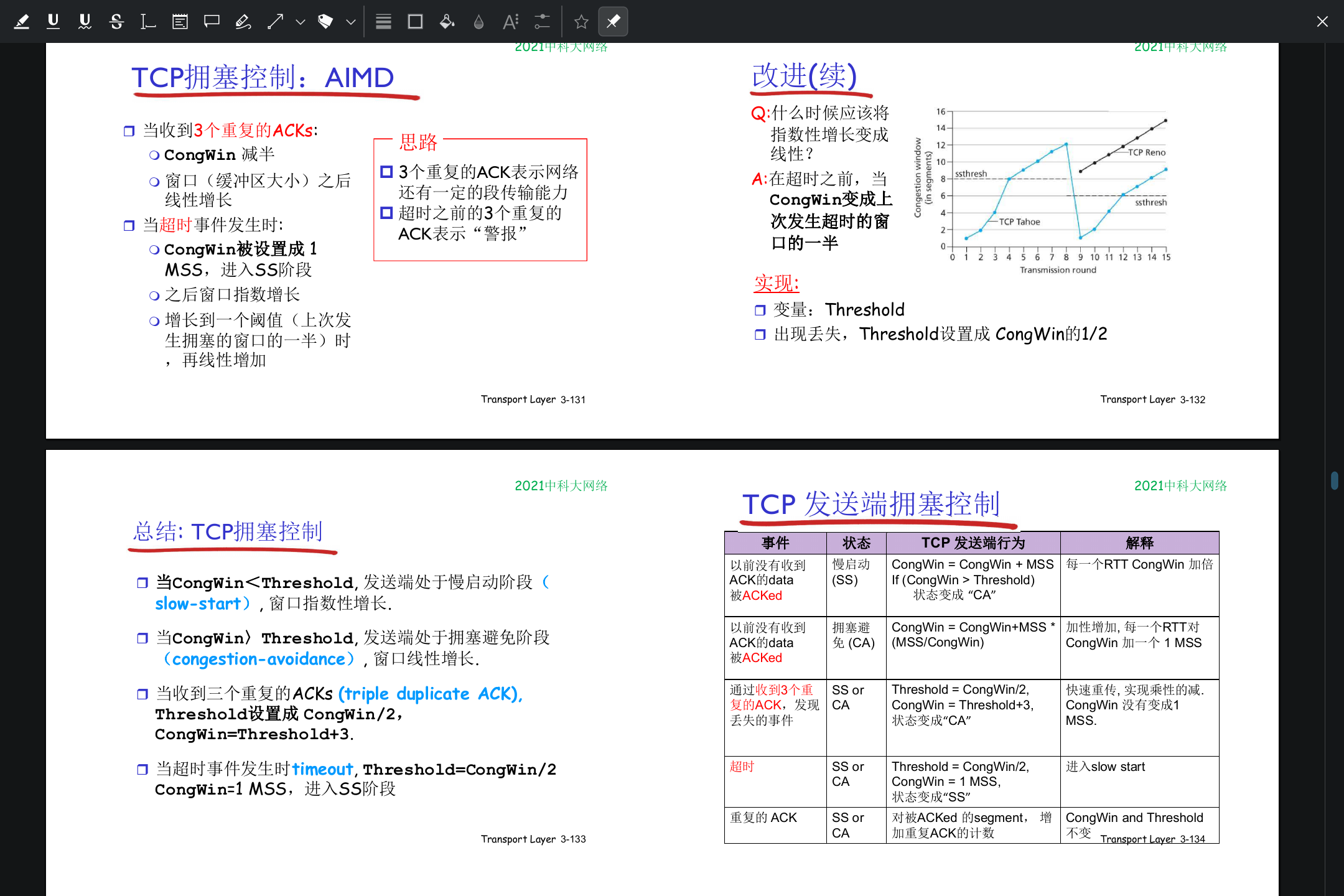

总体上来说是尽可能在不影响 RTT 和 Loss 的情况下，尽可能多的发送数据包。TCP 连接的拥塞控制算法有很多种，其中一种简单的是 AIMD（Additive Increase/Multiplicative Decrease，线性加/乘性减）的思路，参考以下图片：

以上课件截自中科大 郑烇 教学课程 内的 计算机网络 教学资源，这个课件实际上非常直观，夯！（视频没有看不清楚）

这样会导致锯齿状的 cwnd，先逐步翻倍，到达阈值后线性增加，遇到丢包则回到 1，遇到 3 个连续的 ACK 则回到 Threshold + 3。不断探测网络容量使得其能及时充分利用网络资源。

Tahoe (慢启动和拥塞避免) -> Reno(AIMD) -> CUBIC，现在 BBR (Google, 以及 BBRv2, BBRv3，Model-Based), CUBIC (Linux Kernel 采用它，Loss-Based) 很常用，To Be Continued…

除开这些指标，还有 ECN (Explicit Congestion Notification，显式拥塞通知)，它是一个 TCP 扩展，允许网络设备在发生拥塞时通知发送方，而不是丢弃数据包。ECN 通过在 IP 头中设置标志位来实现，这样发送方可以根据收到的 ECN 标志调整其发送速率。

这是一个开放问题，没有最优解，信息量不足，不同的网络环境下可能需要不同的算法，比如 CUBIC 对于丢包过于敏感，用海外 VPS 跨国通信经常得换成 BBR 更稳定。更不用说同一条链路上，不同的 TCP 连接可能用着不同的协议，说不定还能产生奇妙的化学反应。又或者有一条连接用不友好的协议，暴力压榨链路，不停发包，杀敌一千自伤八百，毁掉整个平衡=-=

TODO: BBR (Maybe… =_=)
